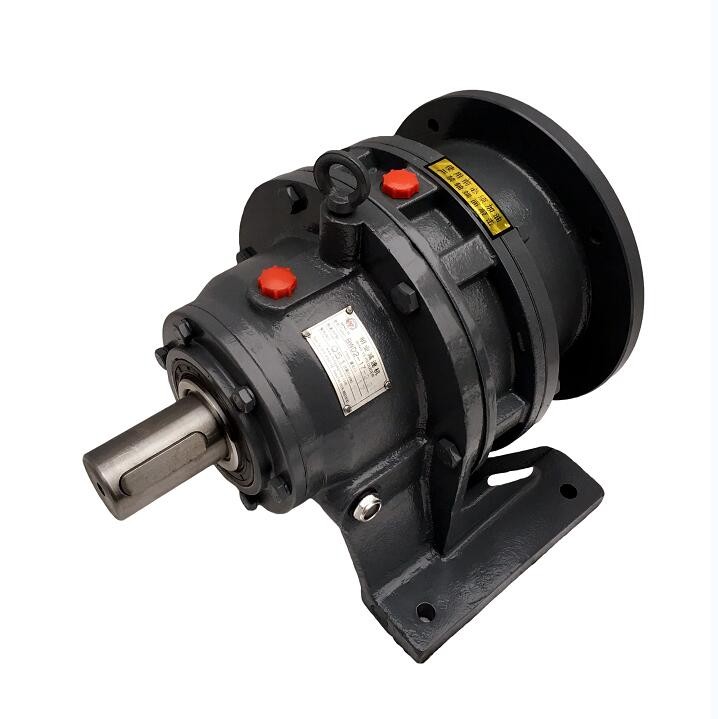

BWD卧式摆线减速机
B系列摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式。
运转平稳,噪音低。在运转中同时接触的齿对数多,重合度大,运转平稳,过载能力强,振动和噪音低,各种规格的机型噪音小。
加入购物车
//www.mingyejsj.com/uploadfiles/211.149.195.244/webid1217/source/202206/165524592077.jpg
产品详情

BWD卧式摆线减速机简介

B系列摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式。

1、减速比大,效率高。一级传动减速比为9~87,双级传动减速比为 121~5133,多级组合可达数万,且针齿啮合系套式滚动摩擦, 啮合表面无相对滑动,故一级减速效率达94%。
2、运转平稳,噪音低。在运转中同时接触的齿对数多,重合度大,运转平稳,过载能力强,振动和噪音低,各种规格的机型噪音小。
3、使用可靠,寿命长。因主要零件是采用高碳合金钢淬火处理 (HRC58-62),再精磨而成,且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付,磨擦系数小,使啮合区无相对滑动,磨损 极小,所以经久耐用。
4、结构紧凑,体积小。与同功率的其它减速机相比,重量体积 小1/3以上,由于是行星传动,输入轴和输出轴在同一轴线上, 以获得尽可能小的尺寸。



应用范围

广泛运用于石油化工、冶金、矿山、建筑、化工、纺织、起重运输、轻工业、食品等行业领域。



BWD卧式摆线减速机

型号:0.37kw、0.55kw、0.75kw、1.1kw、1.5kw、2.2kw、3kw......(详情咨询)
功率:380v(三相),220v(单相),防曝电机,防静电、变频等
调速方式:调速、不可调速电机
转速方式:固定式,转速根据客户搅拌目的进行选择
颜色:根据客户需求任选
重量:根据选定或定制机型
包装:木箱



产品优势

高速比: 一级传动大速比为87;二级传动大速比为7569, 根据需要可采用更多级传动

结构紧凑体积小: 输入轴与输出轴在同一轴心上,结构紧凑,体积小。

拆装方便,容易维修: 结构设计合理,拆装简单,便于维修。

运转平稳噪声低: 摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声控制在很小程度。

使用可靠、寿命长 主要传动啮合件采用轴承钢制造,机械性能好,圆滑的滚动摩擦,更经久耐用寿命长。

过载能力强、耐冲击、惯性力矩小 啮合齿数是常规渐开线齿轮的3倍以上,抗过载能力强,采用独特的圆弧齿形,不会发生断齿现象。



结构

卧式摆线针轮减速机结构



型号及参数

机型号和传动比


机型号

一级

二级

三级

09

10

2009

0

20

301

1

31

420

2

41

531

3

42

631

4

52

742

5

53

852

6

63

953

7

74


8

84


9

85



95


传动比

一级

二级

三级

7

99(9×11)

1505(35×43)

详见参数本

9

121(11×11)

1849(43×43)

11

187(11×17)

2065(35×59)

17

289(17×17)

2537(43×59)

23

391(17×23)

3481(59×59)

29

493(17×23)

4189(59×71)

35

595(17×35)

5133(59×87)

43

731(17×43)

7569(87×87)

59

841(29×29)


71

1003(17×59)


87

1225(35×35)



注:1. 按结构形式分为:卧式、立式;按驱动器联接方式分为:双轴型、电机接盘型、电机直联型。
2. 凡一级机型具有的传动比,二级、三级机型均可任意组合。




型号对照表


减速机标准

一级

JB/T2982-94A

X1

X2

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

JB/T2982-94B

B09

B0

B1

B2

B3

B4

B5

B6

B7

B8

B9

JB/2982-81


B12

B15

B18

B22

B27

B33

B39

B45

B55

B65

减速机标准

二级

JB/T2982-94A

X32

X43

X53

X63

X64

X74

X84

X85

X195

X106

X118

X128

JB/T2982-94B

B10

B20

B31

B41

B42

B52

B53

B63

B74

B85

B95

JB/2982-81


B1812

B2215

B2715

B2718

B3318

B3322

B3922

B4537

B5533

B6533


注:不同标准相应机型号,性能指标基本相同,外形、安装和联接尺寸略有不同。用户尽量先用JB/T2982-94A、B标准。




型号表示方法


双轴型摆线减速机型号
