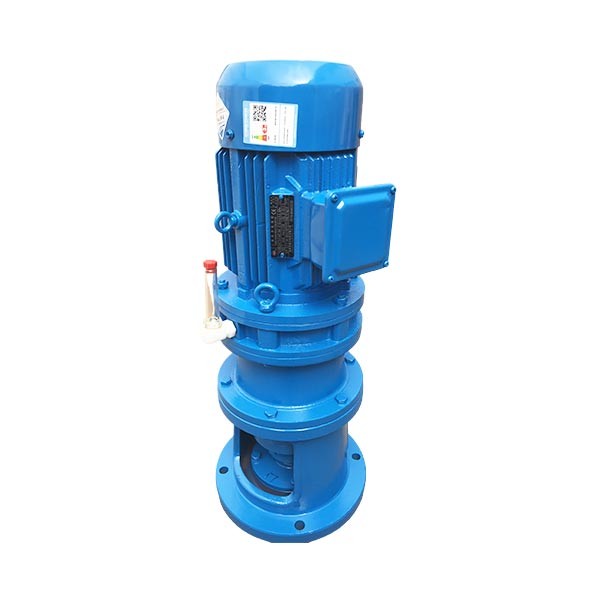

行星摆线减速机
行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分;按结构形式分为:卧式、立式、直连型、双轴型四种。
传动比大。根据需要可以采用一级、二级、三级以及更多级组合。
加入购物车
//www.mingyejsj.com/uploadfiles/211.149.195.244/webid1217/source/202206/165524768270.jpg
产品详情

行星摆线减速机简介

行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分;按结构形式分为:卧式、立式、直连型、双轴型四种。

1. 传动比大。根据需要可以采用一级、二级、三级以及更多级组合。
2.传动效率高。由于该机啮合部位采用了滚动啮合、平均效率可达90%以上。
3.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
4.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
5.拆装方便:容易维修。
6.过载能力强。耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。



应用范围

军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面。



行星摆线减速机

型号:0.37kw、0.55kw、0.75kw、1.1kw、1.5kw、2.2kw、3kw......(详情咨询)
功率:380v(三相),220v(单相),防曝电机,防静电、变频等
调速方式:调速、不可调速电机
转速方式:固定式,转速根据客户搅拌目的进行选择
颜色:根据客户需求任选
重量:根据选定或定制机型
包装:木箱



产品优势

高速比: 一级传动大速比为87;二级传动大速比为7569, 根据需要可采用更多级传动

结构紧凑体积小: 输入轴与输出轴在同一轴心上,结构紧凑,体积小。

拆装方便,容易维修: 结构设计合理,拆装简单,便于维修。

运转平稳噪声低: 摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声控制在很小程度。

使用可靠、寿命长 主要传动啮合件采用轴承钢制造,机械性能好,圆滑的滚动摩擦,更经久耐用寿命长。

过载能力强、耐冲击、惯性力矩小 啮合齿数是常规渐开线齿轮的3倍以上,抗过载能力强,采用独特的圆弧齿形,不会发生断齿现象。



型号及参数

机型号和传动比


机型号

一级

二级

三级

09

10

2009

0

20

301

1

31

420

2

41

531

3

42

631

4

52

742

5

53

852

6

63

953

7

74


8

84


9

85



95


传动比

一级

二级

三级

7

99(9×11)

1505(35×43)

详见参数本

9

121(11×11)

1849(43×43)

11

187(11×17)

2065(35×59)

17

289(17×17)

2537(43×59)

23

391(17×23)

3481(59×59)

29

493(17×23)

4189(59×71)

35

595(17×35)

5133(59×87)

43

731(17×43)

7569(87×87)

59

841(29×29)


71

1003(17×59)


87

1225(35×35)



注:1. 按结构形式分为:卧式、立式;按驱动器联接方式分为:双轴型、电机接盘型、电机直联型。
2. 凡一级机型具有的传动比,二级、三级机型均可任意组合。




型号对照表


减速机标准

一级

JB/T2982-94A

X1

X2

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

JB/T2982-94B

B09

B0

B1

B2

B3

B4

B5

B6

B7

B8

B9

JB/2982-81


B12

B15

B18

B22

B27

B33

B39

B45

B55

B65

减速机标准

二级

JB/T2982-94A

X32

X43

X53

X63

X64

X74

X84

X85

X195

X106

X118

X128

JB/T2982-94B

B10

B20

B31

B41

B42

B52

B53

B63

B74

B85

B95

JB/2982-81


B1812

B2215

B2715

B2718

B3318

B3322

B3922

B4537

B5533

B6533


注:不同标准相应机型号,性能指标基本相同,外形、安装和联接尺寸略有不同。用户尽量先用JB/T2982-94A、B标准。




型号表示方法


卧式摆线针轮减速机型号
