搅拌轴的临界转速及支承

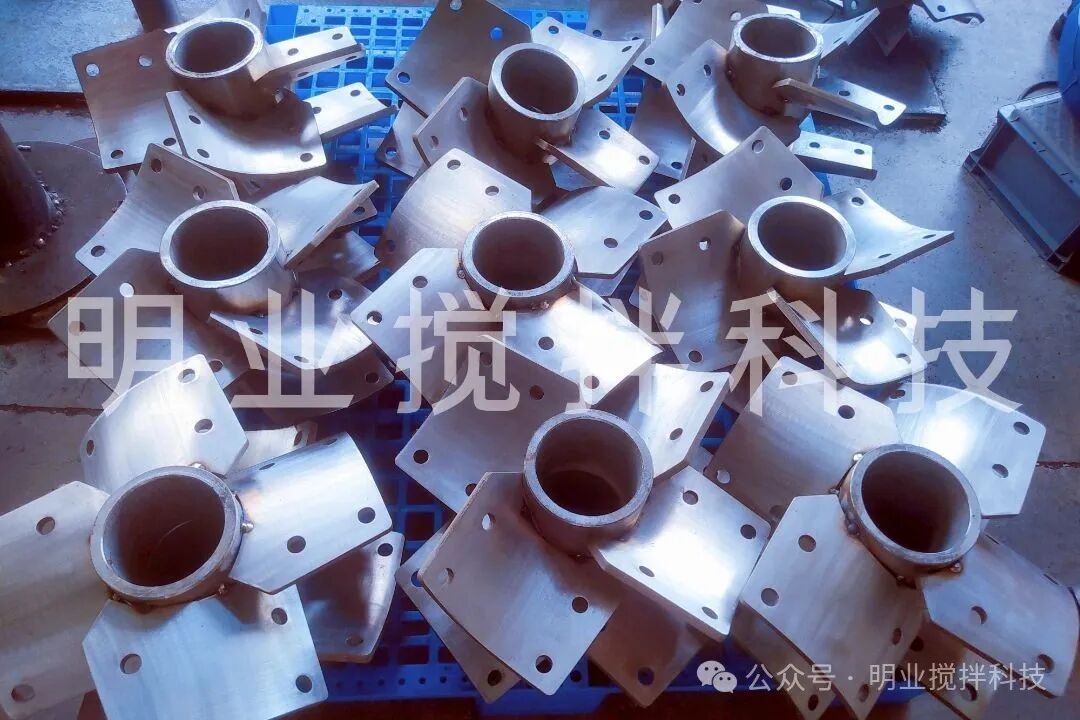

搅拌轴将电动机的动力传递给搅拌器。它承受的是以扭转为主的扭-弯联合作用。以下主要介绍搅拌轴的临界转速及其支承和其搅拌附件，轴的强度计算后期另行说明。

一、轴的临界转速

如果搅拌轴的工作转速等于或接近于轴的固有频率时，轴将发生强烈振动，即所谓共振现象。发生共振时的转速称为临界转速。工程上轴的转速应避开临界转速。搅拌轴与搅拌器作为一个整体，有多个临界转速。

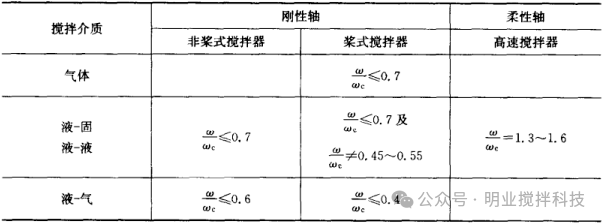

如果工作转速n低于first临界转速nc的轴称为刚性轴，要求n≤0.7nc；工作转速n大于first临界转速nc的轴称为柔性轴，要求n≥1.3nc。搅拌器的转速一般不是太高，为刚性轴。轴的转速可按表1选取。临界转速的大小与轴的支承情况及轴径等有关，可根据相关公式进行计算。

二、搅拌轴的支承

一般的搅拌轴仅依靠减速箱内的一对轴承支承，如图1所示。由于轴的一端外伸入罐内，运转时易发生振动，当轴的悬臂长过大而轴径又很小时，常常会出现将轴扭弯，甚至完成破坏。因此，悬臂支承应满足下列条件：

L1/B≤4~5

L1/d≤40~45

当上述两个条件不能满足时，可考虑设置中间轴承或底轴承。

三、搅拌附件

挡板：

挡板的安装方式如上图所示。挡板的作用是将环向流动转变为轴向流动和径向流动，从而限制了流体的流型，增大被搅拌液体的湍动程度，加强搅拌效果。

导流筒：

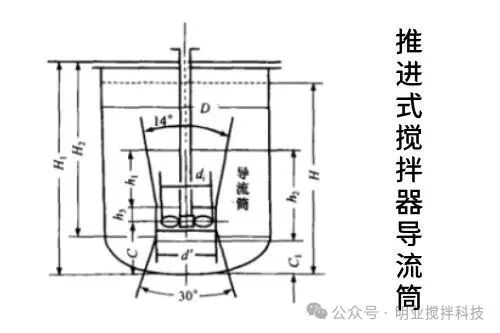

导流筒是一个包围着桨叶的圆筒，常用于推进式和涡流式搅拌器，如上图所示。导流筒限制了流体的流动路线和流型，它使桨叶排出的液体在导流筒内、外部形成上下的循环流动，这样可得到更大的液流速度和液体循环量，提高搅拌效果。
