反应釜传动系统的选型要点
 2022年12月24日 |阅读次数:64

反应釜传动系统的选型要点

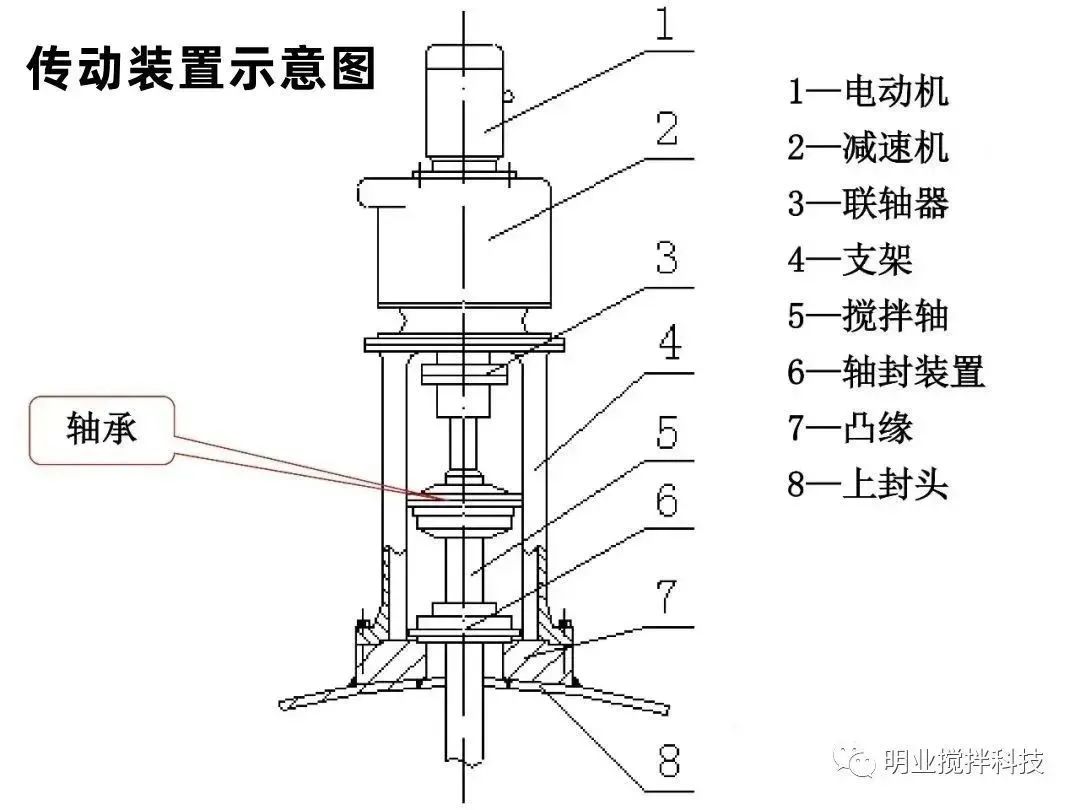

反应釜的传动系统作为整个机械的关键组成部分,主要包括电动机、减速机、联轴器和机架四个部分,承担着持续且稳定地将动能传递给执行装置的重任,因此传动系统选型尤为重要,今天就来谈一谈传动装置的选型特点。


一、电机的选型

1、电机功率

电机功率:Pe=(P+Ps)/ η

Ps:轴封消耗功率(kw);

η:传动系统的机械效率;

P:搅拌功率。


2、电机的选型

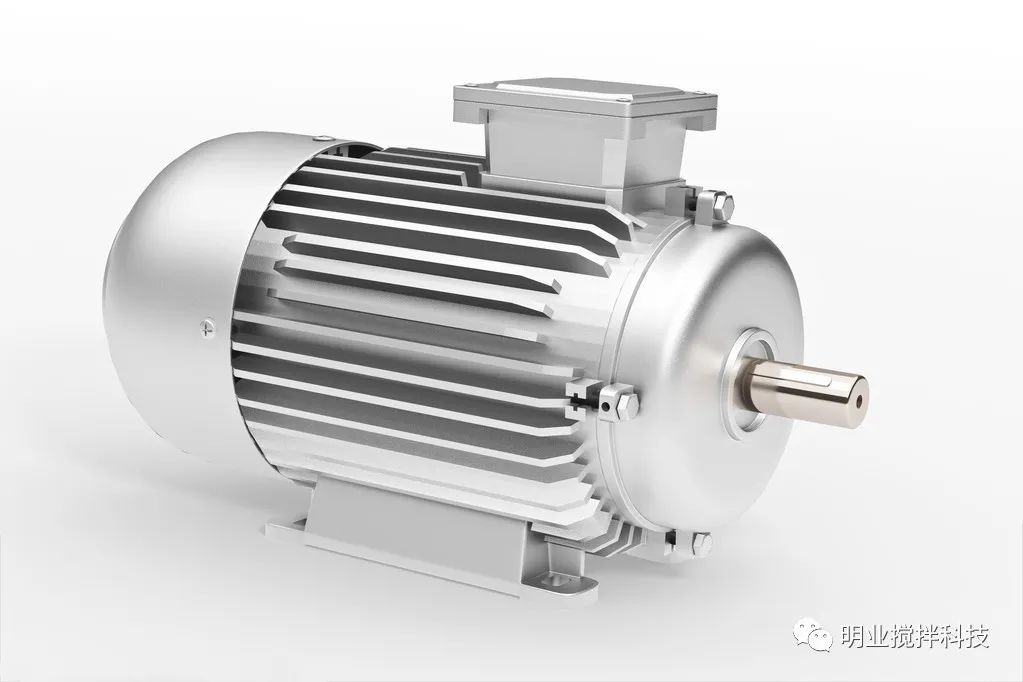

根据所需功率、转速和工作环境,可选用:

⑴ 一般异步电机

⑵ 变速异步电机

⑶ 防爆异步电机



二、 减速机的选型


1、常用选择

根据载荷电化、振动和生产连续性要求,一般有摆线针轮行星减速机、齿轮减速机、圆柱蜗杆减速机和三角皮带减速机等选择。

提醒:选型时应优先考虑传动效率高的摆线针轮行星减速机和齿轮减速机。


2、常用减速机特性

类型摆线针轮行星减速机齿轮减速机圆柱蜗杆减速机三角皮带减速机
传动比i87~912~680~
15
4.53~2.96
输出轴转速r/min17~
160
65~
250
12~
100
200~500
输入功率
kw
0.04~550.55~3150.55~550.55~200
传动效率0.9~0.950.95~0.960.8~
0.93
0.95~0.96
主要特点传动效率高,传动比大,结构紧凑,拆装方便,体积小,重量轻,寿命长,承载能力高,工作平衡。对过载和冲击载荷有较强的承受力,允许正反转,可用于防爆要求。在相同传动比范围内具有体积小,传动效率高,制造成本低,结构简单,装配检修方便,允许正反转,不允许承受外加轴向载荷,可用于防爆要求。凹凸圆弧齿廓啮合,磨损小,发热低,效率和承载能力高,体积小,重量轻,结构紧凑,可应用于搪玻璃反应罐,可用于防爆爆要求。结构简单,过载时能打滑,可起到安全保护作用,但传动比不能确保精确,不可用于防爆要求。


三、机架的选型

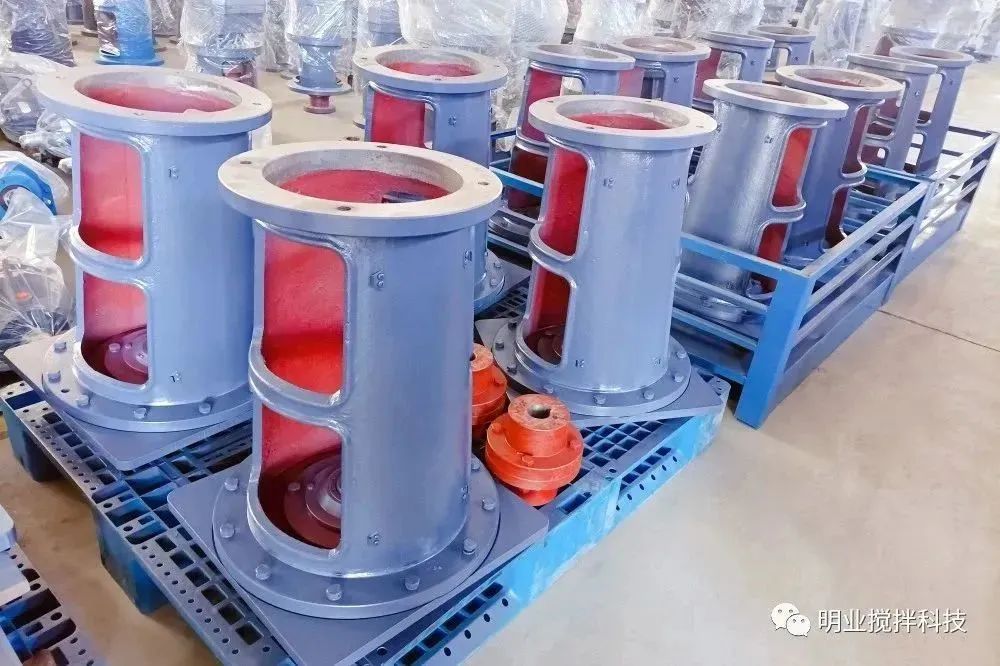

1、常用类型

● 无支点机架:一般仅适用于传递小功率和小的轴向载荷的条件。

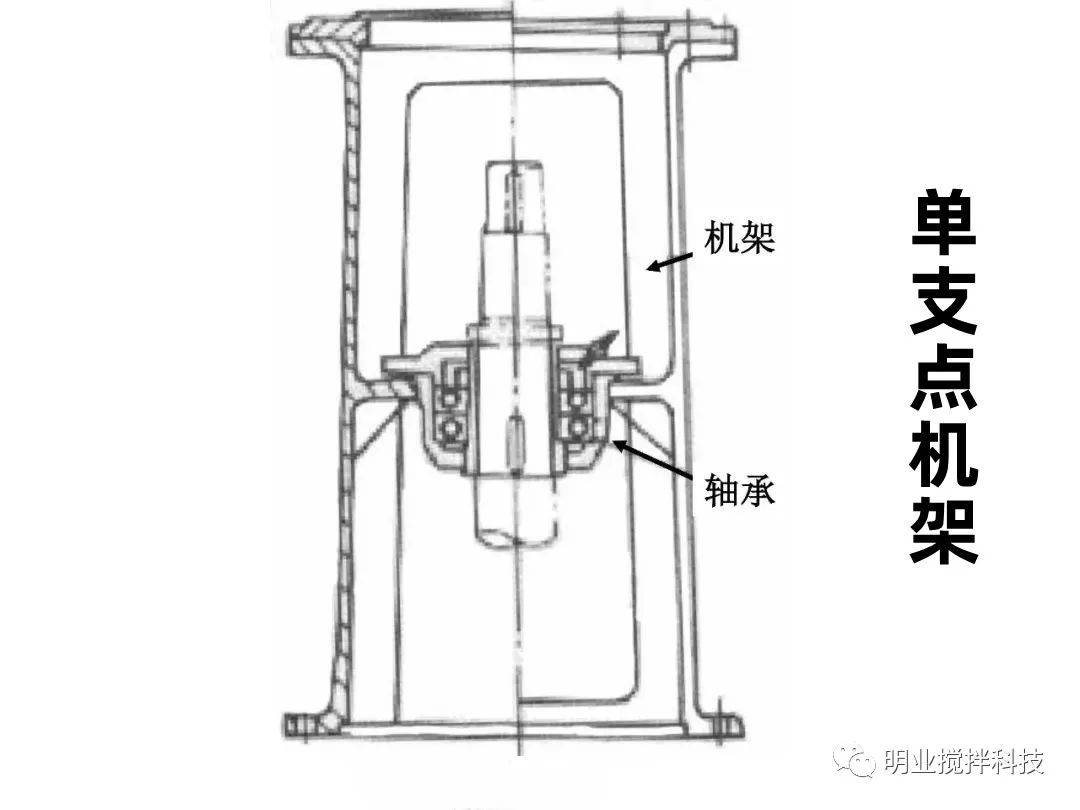

● 单支点机架:适用于电动机和减速机可作为一个支点,或容器内可设置中间轴承和底轴承的情况。

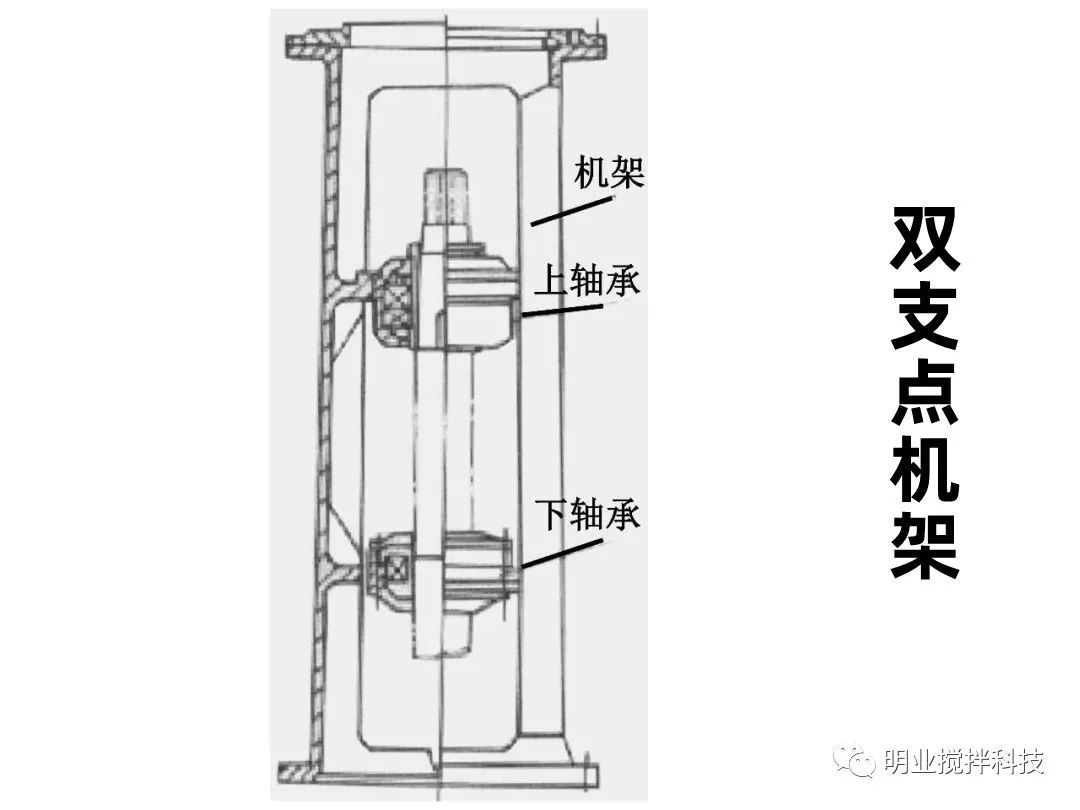

● 双支点机架:适用于悬臂轴。


2、搅拌轴支承

搅拌轴支承分为悬臂式和单跨式两种。如罐体内不设置中间轴承和底轴承,特别是对卫生条件要求比较高的生物反应釜,为维护方便,减少了罐内的设备构件,应优先使用悬臂式搅拌轴。
