明业搅拌系列之——锚框式搅拌器
 2023年01月06日 |阅读次数:37

什么是锚框式搅拌器?


顾名思议,锚框搅拌器叶片形状与船的锚相似,锚式搅拌器的结构简单,适用于粘度在100Pa·s以下的流体搅拌。当流体粘度在10~100Pa·s时,可在锚式桨中间加一横桨叶,即为锚框式搅拌器,其桨叶片尺寸与搅拌槽尺寸相近,组合安装后只留有小的间隙,这样桨叶在运作过程中能清除搅拌槽内壁上的反应物。以增加容器中的混合。

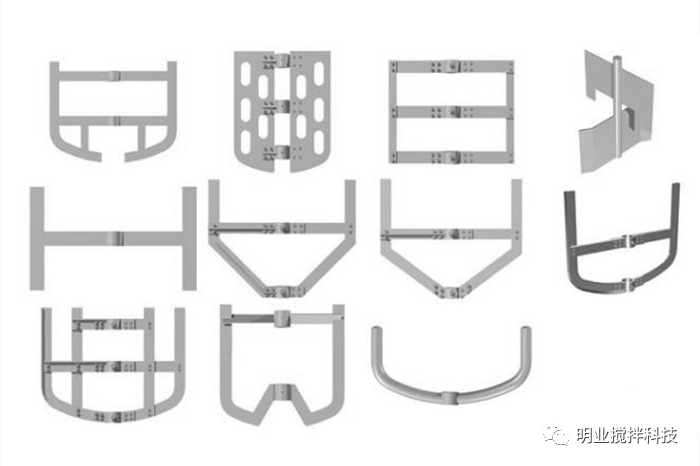

一、锚框式搅拌器的分类

锚框式搅拌器为慢速型搅拌器,常用于中高粘度液体混合、传热反应等过程。

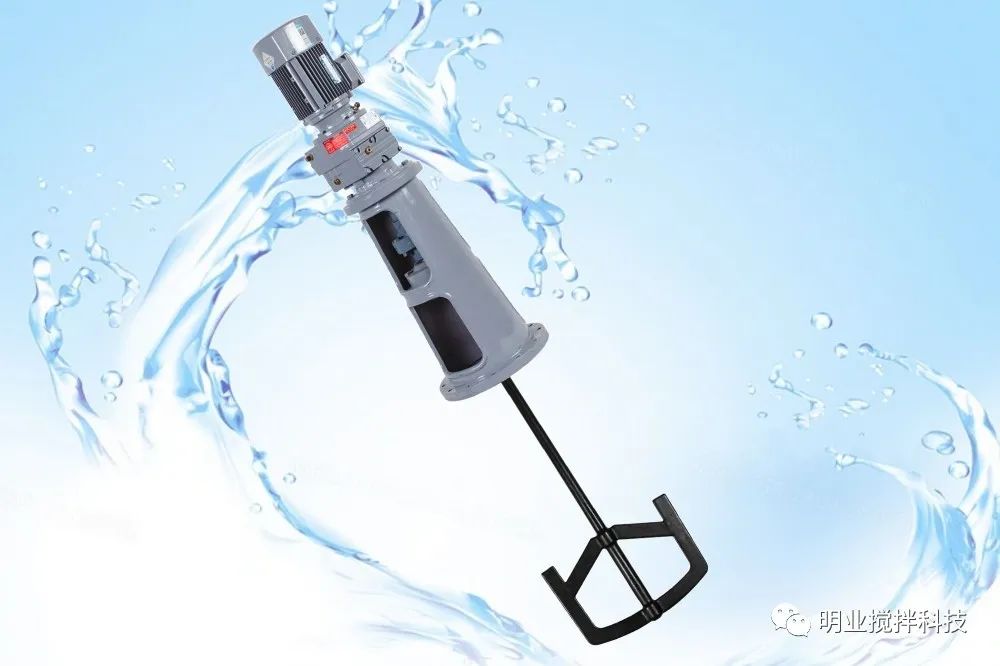

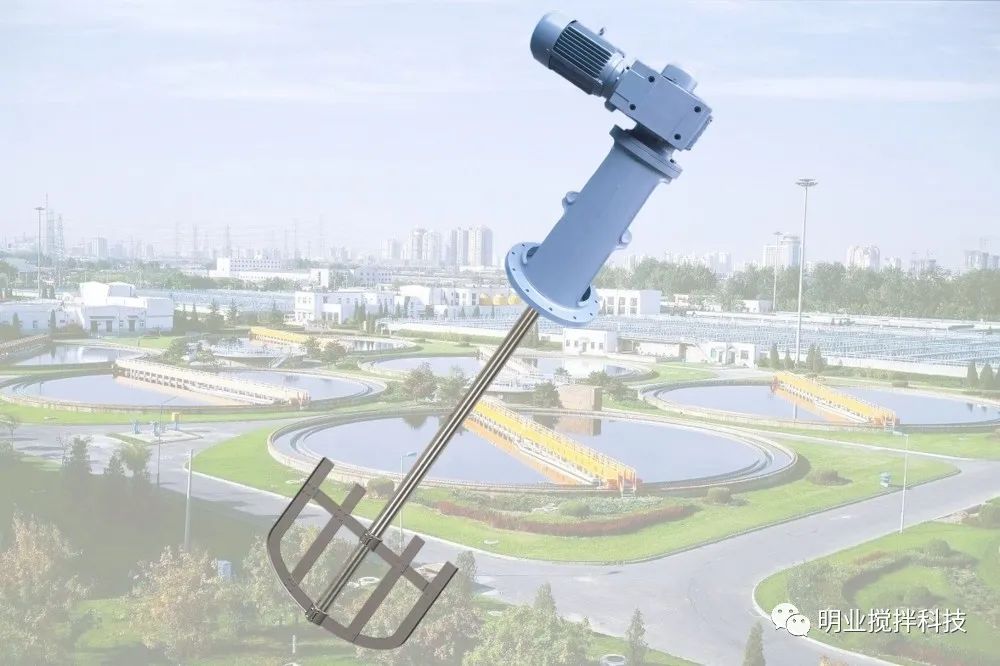

1、锚框式:

锚框式(MKS)低速旋转时沿壁面能得到大的剪切力,可防止沉降及壁面附着,底部形状贴合椭圆形罐与中间的底轴承。

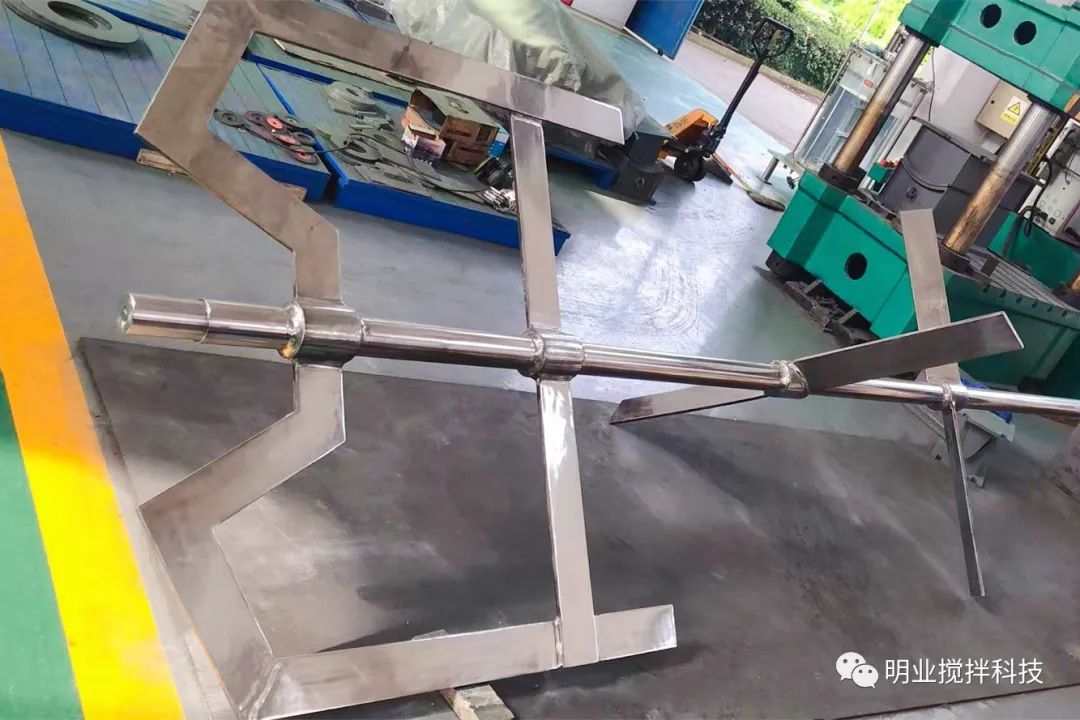

2、锚带式

锚带式(MDS)是螺带和框式的组合,结合了螺带式和框式搅拌器的作用。

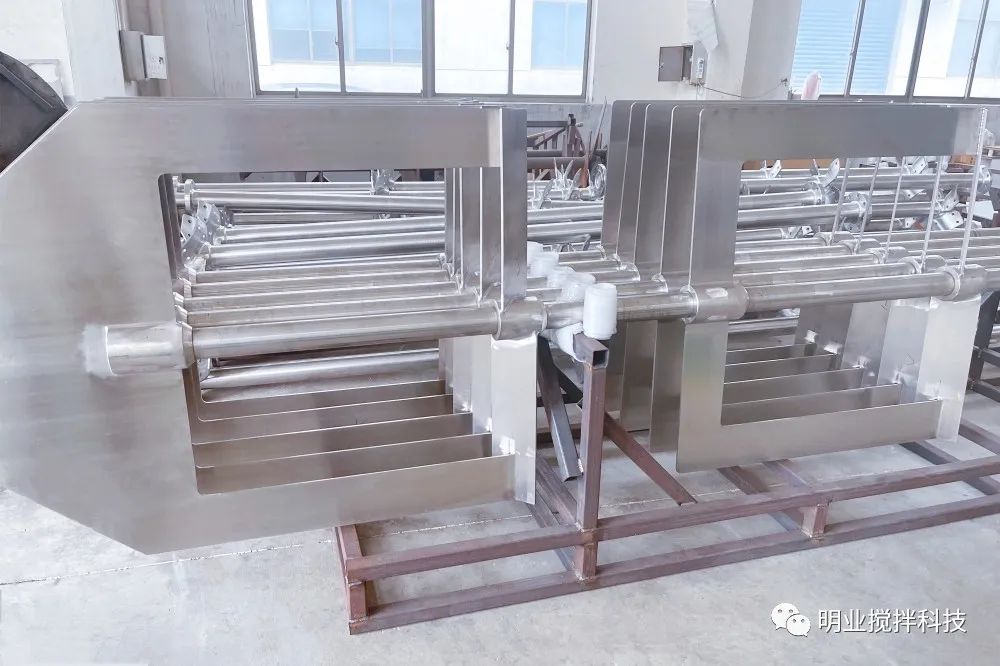

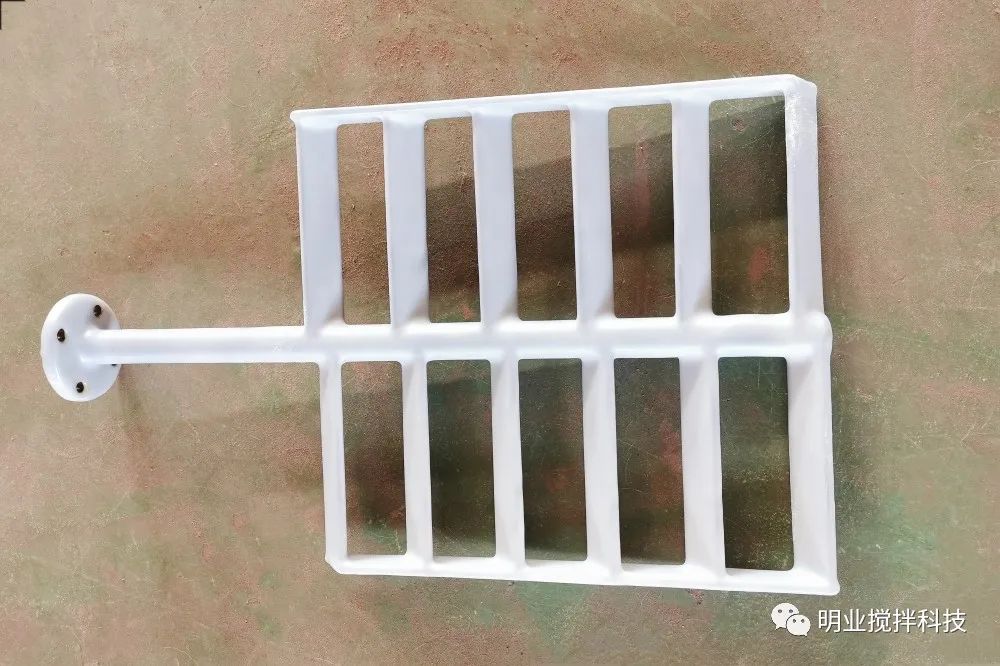

3、方框式、方栅式

方框式(FKS)、方栅式(FSS),形状简单制作容易,效能同框式,中等粘度的混合、溶解更适合些。

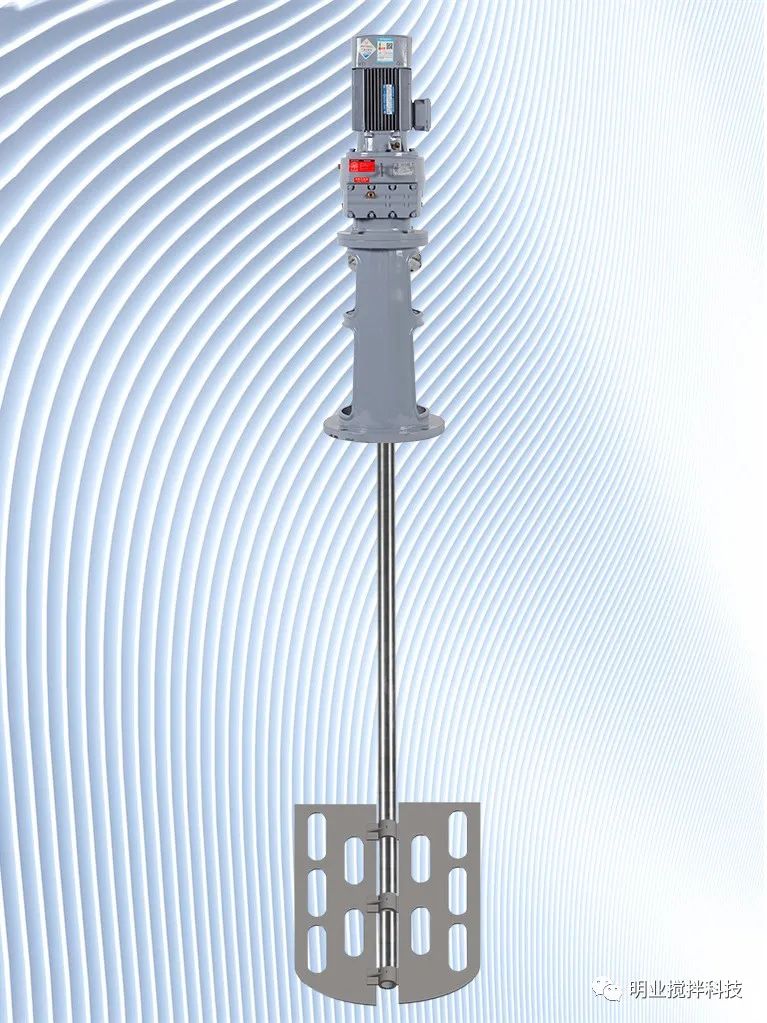

4、板框式

板框式(BKS)是一粘度范围应用很宽的高效混合叶轮,叶轮结构简单,叶轮在搅拌罐的纵剖面上的投影面积占罐的纵剖面面积比例很大。具有很高的混合效率,并有较大的剪切力,适用于固液悬浮、液液分散、以及使气体从液体表面吸入的气液传质和传热操作。



二、锚框式搅拌器的特点和应用

桨叶外缘形状与搅拌槽内壁要一致,其间仅有很小间隙,可清除附在槽壁上的粘性反应产物或堆积于槽底的固体物,保持较好的传热效果。桨叶外缘的圆周速度为0.5~1.5m/s,可用于搅拌粘度高达200Pa·s的牛顿型流体和拟塑性流体。唯在搅拌高粘度液体时,液层中有较大的停滞区。这类搅拌器用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。

特点:

★ 易得到大的表面传热系数;

★ 可减少“挂壁”的产生;

★ 适用于粘度大处理量大的物料;

★ 结构相对简单,应用广泛。
